Abmessungen

FLASH

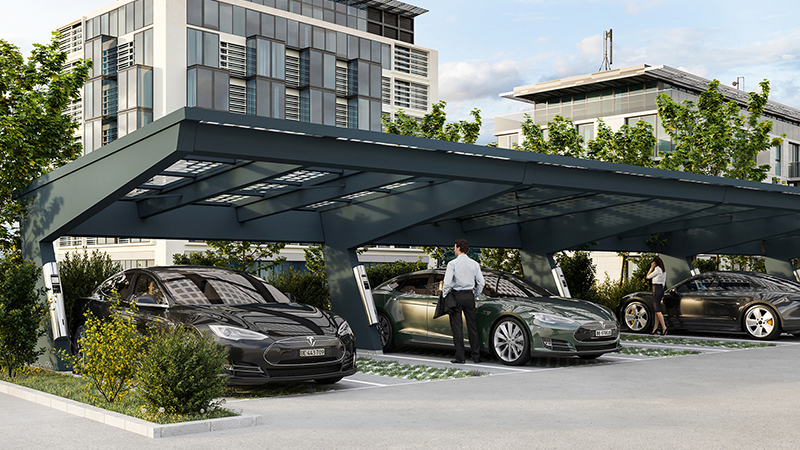

Das Carportmodell FLASH wurde für die Senkrechtparkierung im öffentlichen Raum entwickelt.

Parkfeldgrösse: 250cm x 500cm, Mindesthöhe 235cm                                                                            Schneelast: max 120 kg/m2 (525 m.ü.M)
                                                                                                                                                                                Optional: max. 200kg/m2 (700 m.ü.M)
Doppelparkfeld: 500cm x 500cm, Mindesthöhe 235cm
              (andere Parkfeldgrössen sind bedingt möglich)

Erfüllt der Anprallschutz bei Parkgaragen für PKW kleiner als 30kN Eigengewicht, DIN Norm DIN 1991-1-7/NA
(Anprallast von 1000kg frontal oder seitlich)


Dacheindeckung mit Indach oder Aufdach PV-Anlage möglich.

Visualiserung Tragkonstruktion Flash, Planung & Konzipierung: swisscarport.ch © Visualiserung Tragkonstruktion Flash, bifaziale Module | Planung & Konzipierung: swisscarport.ch©

"Tragkonstruktion zu 90% aus Holz dem nachhaltigsten Baustoff der Welt."






Parkplatzeinteilung -Gerade



SOLARWING

Das Modell SOLARWING eignet sich sowohl für Senkrecht- wie auch Schrägparkierung.

Parkfeldgrösse 230cm x 500cm, Stützenabstand 690cm (bis 525m.ü.M)
Parkfeldgrösse 250cm x 500cm, Stützenabstand 500cm (bis 800m.ü.M)

Erfüllt der Anprallschutz Parkgaragen für PKW kleiner als 30kN Eigengewicht, DIN Norm DIN 1991-1-7/NA
(Anprallast von 1000 kg frontal und seitlich)

Dacheindeckung mit Indach oder Aufdach PV-Anlage möglich.

"Tragkonstruktion zu 80% aus Holz dem nachhaltigsten Baustoff der Welt".



Im Unterschied zu dem Modell FLASH ist beim SOLARWING die Stütze senkrecht und aus einem IPE Stahlprofil.
Dies ermöglicht noch mehr Bewegungsfreiheit beim Parkieren, Ein- und Aussteigen und bei der Parkplatzgestaltung.


Parkplatzeinteilung- Gerade



Parkplatzeinteilung- Schräg 90°

Parkplatzeinteilung- Schräg 180°








Dachstrukturen

Single (einseitige Auskragung)

 Optionaler Anfahrschutz, nach Kundenwunsch bestellbar.

















Single, Modell SOLARWING | Planung & Konzipierung: swisscarport.ch©

 Optionaler Anfahrschutz, nach Kundenwunsch bestellbar.














Single, Modell FLASH | Planung & Konzipierung: swisscarport.ch©


Double (beidseitige Auskragung)

 Optionaler Anfahrschutz, nach Kundenwunsch bestellbar.














Double, Modell SOLARWING | Planung & Konzipierung: swisscarport.ch©

 Optionaler Anfahrschutz, nach Kundenwunsch bestellbar.














Double, Modell FLASH | Planung & Konzipierung: swisscarport.ch©



"T", Modell SOLARWING

Visualisierung Double Wing, bifaziale Module | Planung, Konzipierung & Statik: swisscarport.ch©"T", Modell SOLARWING | Planung & Konzipierung: swisscarport.ch©



"W", Modell SOLARWING

"W", Modell SOLARWING | Planung & Konzipierung: swisscarport.ch©

Mit dem Modell "W", SOLARWING wird auch die Fahrbahn zwischen den Parkreihen überdacht.



Keine Behinderung durch Stützen beim Einparkieren und Öffnen der Türen, Befestigung der Ladestationen an den Stützen vom Carport.



Bei beiden Modellen verfügen die Konstruktionsteile in Holz über einen konstruktiven Wetterschutz. Die Holzkonstruktion ist somit kaum an Sonne und Wetter ausgesetzt und deshalb äusserst unterhaltsarm und langlebig
Die Aussenseite der seitlich abschliessenden Binder werden mit Wetterbeständigen Platten verkleidet. Somit sind auch diese, direkt bewitterten Teile, vor Sonne und Wetter geschützt.






 Verkleidung aus HPL Kompaktplatten auf der dem Wetter zugewanten   Aussenseite des   Carports.








HPL verkleidung auf Träger.





Beim Modell FLASH stehen die hölzernen Stützen auf einer Fussschwelle aus Stahl, dies verhindert den Bodenkontakt der Holzstütze und schützt vor aufsteigender Feuchte.

Bei planem Terrain wird ein feuerverzinktes Stahlprofil HEA 160 eingesetzt.

Bei unebenem Terrain kann ein IPE 360 verwendet werden. Damit können
Höhendifferenzen vom Boden von 20cm ausgeglichen werden ohne das die
Stützenlänge angepasst werden muss.


Beim Modell SOLARWING können grössere Terrain-Unebenheiten mit unterschiedlichen langen Stützen problemlos ausgeglichen werden.
